制粒工業中，常用的制粒方式有對輥擠壓造粒、滾筒制粒法、窯內制粒法等，其中對輥擠壓造粒機是常用的制粒方式，常用的對輥制粒機結構有兩種，一種是采用減速機直接通過聯軸器驅動固定輥轉動，固定輥通過摩擦力帶動被動輥轉動，該結構噪音小，維護方便，但制粒成品率相對較低；另一種是采用鏈條驅動兩輥同時轉動，兩對輥同步性好，制粒成品率高，但結構復雜，維護困難，噪音大。

        這兩種對輥造粒機適用于處理粘度和硬度低的材料，但在處理粘度高的材料時，材料容易粘結在輥表面，或者在輥表面的孔內未完全脫模成粒，這些材料不能一次擠壓脫模成粒，粘結在輥表面的材料再次進入輥擠壓位置時，對應的孔位置的下一次脫模成粒

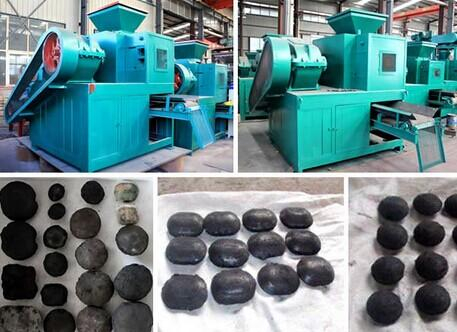

       我公司新設計了一種對輥擠壓造粒機。對輥擠壓造粒機包括支撐框架，在支撐框架上旋轉具有筒狀結構的固定輥和活動輥。對輥擠壓造粒機還包括旋轉設置在支撐框架上的兩個輔助輥。一輔助輥的外表面與固定輥的外表面相匹配，以擠壓固定輥脫模的材料，二輔助輥的外表面與活動輥的外表面配置，擠出活動輥的外表面未脫模的材料，支撐框架上設置導向結構，支撐框架與各輔助輥之間連接有彈性機構，未完全脫模的材料可以隨著對應的主動輥的旋轉輸送到主動輥和對應的輔助輥之間進行二次擠出，脫模成粒。
